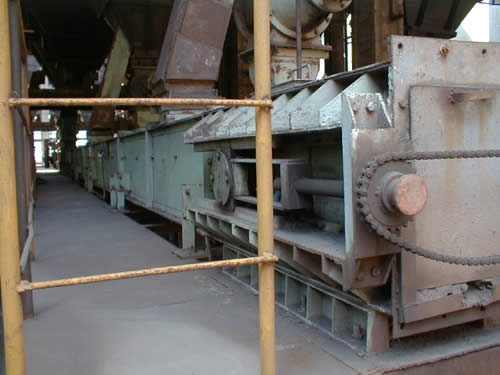

MS、MC、MZ埋刮...
該系列埋刮板輸送機有三種型式共十二種規格 , 對于輸送流動性好 , 粘性小的粉層狀小顆粒狀和小塊狀物最為適宜 , 如碎煤、煤粉、小麥、木片、水泥等 , 因此廣泛用于化工、冶金、機械、輕工、糧食、水電交通等部門。
通用設計主要參數
機 型 | 型 號 | ||||
MS 型 | MS16 | MS20 | MS25 | MS32 | MS40 |
MC 型 | MC16 | MC20 | MC25 | MC32 | |
MZ 型 | MZ16 | MZ20 | MZ25 | ||
MS型埋刮板輸送機主要參數
型 號 | MS16 | MS20 | MS25 | MS32 | MS40 | ||
機槽寬度B(mm) | 160 | 200 | 250 | 320 | 400 | ||
機槽高度h(mm) | 160 | 200 | 250 | 320 | 360 | ||
刮板鏈條 | 鏈條節距t(mm) | 100 | 125 | 160 | 200 | 200 | |
鏈條型式和代號 | 模鍛鏈 | DL10 | DL12.5 | DL16 | \ | \ | |
滾子鏈 | GL10 | GL12.5 | GL16 | \ | \ | ||
雙板鏈 | \ | \ | \ | BL20 | BL20 | ||
刮板型式和代號 | T 型 | √ | √ | √ | √ | √ | |
U1 型 | \ | \ | \ | √ | √ | ||
速度Vm/s | 0.16 | √ | √ | √ | \ | \ | |
0.20 | √ | √ | √ | √ | √ | ||
0.25 | √ | √ | √ | √ | √ | ||
0.32 | √ | √ | √ | √ | √ | ||
輸送量Q(m3/h) | 11～25 | 17～39 | 23～54 | 48～88 | 67～124 | ||
電動機功率KW | 1.5 | √ | √ | \ | \ | \ | |
2.2 | √ | √ | √ | \ | \ | ||
3.0 | √ | √ | √ | \ | \ | ||
4.0 | √ | √ | √ | √ | \ | ||
5.5 | √ | √ | √ | √ | √ | ||
7.5 | √ | √ | √ | √ | √ | ||
11/10 | \ | √ | √ | √ | √ | ||
15/13 | \ | √ | √ | √ | √ | ||
18.5/17 | \ | \ | √ | √ | √ | ||
22 | \ | \ | \ | √ | √ | ||
30 | \ | \ | \ | √ | √ | ||
37/40 | \ | \ | \ | \ | √ | ||
輸送機****長度L0(m) | 80 | 80 | 80 | 80 | 80 | ||
允許傾斜安裝角度 | 0o≤α≤15o | ||||||
注：
1、MC型均為外向刮板。
2、輸送量Q值未考慮輸送效率。
MC型埋刮板輸送機主要參數
型 號 | MC16 | MC20 | MC25 | MC32 | ||
垂直段機槽寬度B（mm） | 160 | 200 | 250 | 320 | ||
垂直承載鍛機槽高度 h（mm） | 120 | 160 | 160 | 200 | ||
垂直空載段機槽高度h1（mm） | 130 | 140 | 170 | 215 | ||
刮板鏈條 | 鏈條節距t（mm） | 100 | 125 | 160 | 200 | |
鏈條型式和代號 | 模鍛鏈 | DL10 | DL12.5 | DL16 | DL20 | |
滾子鏈 | GL10 | GL12.5 | GL16 | GL20 | ||
刮板型式和代號 | V1型 | √ | √ | √ | ||
O型 | √ | √ | √ | √ | ||
O4型 | \ | \ | \ | √ | ||
速度Vm/s | 0.16 | √ | √ | √ | \ | |
0.20 | √ | √ | √ | √ | ||
0.25 | √ | √ | √ | √ | ||
0.32 | √ | √ | √ | √ | ||
輸 送 量 Q （m3/h） | 11～22 | 15～30 | 23～46 | 46～74 | ||
電動機功率KW | 1.5 | √ | √ | \ | \ | |
2.2 | √ | √ | √ | \ | ||
3.0 | √ | √ | √ | \ | ||
4.0 | √ | √ | √ | √ | ||
5.5 | √ | √ | √ | √ | ||
7.5 | √ | √ | √ | √ | ||
11/10 | \ | √ | √ | √ | ||
15/13 | \ | √ | √ | √ | ||
18.5/17 | \ | \ | √ | √ | ||
22 | \ | \ | \ | √ | ||
30 | \ | \ | \ | √ | ||
****輸送高度H（m） | ＜30 | |||||
安裝角度 | 60°，90°; | |||||
MZ型埋刮板輸送機主要參數
型 號 | MZ16 | MZ20 | MZ25 | ||
垂直段機槽寬度B（mm） | 160 | 200 | 250 | ||
垂直承載鍛機槽高度 h（mm） | 120 | 130 | 160 | ||
垂直空載段機槽高度h1（mm） | 130 | 130 | 170 | ||
刮板鏈條 | 鏈條節距t（mm） | 100 | 125 | 160 | |
鏈條型式和代號 | 模鍛鏈DL10 | 模鍛鏈DL12.5 | 模鍛鏈DL16 | ||
刮板型式和代號 | V1型 | V1型 | V1型 | ||
速度Vm/s | 0.16 | √ | √ | \ | |
0.20 | √ | √ | √ | ||
0.25 | √ | √ | √ | ||
0.32 | √ | √ | √ | ||
輸送量Q（m3/h） | 11～22 | 15～30 | 29～46 | ||
電動機功率KW | 3.0 | √ | √ | \ | |
4.0 | √ | √ | √ | ||
5.5 | √ | √ | √ | ||
7.5 | √ | √ | √ | ||
11/10 | √ | √ | √ | ||
15/13 | √ | √ | √ | ||
18.5/17 | \ | √ | √ | ||
22 | \ | √ | √ | ||
30 | \ | \ | √ | ||
****輸送高度 H（m） | ＜20 | ||||
上水平部分****長度 （m） | ＜30 | ||||
